G-FLASH　光る計測機器(OSV研究会)

概要

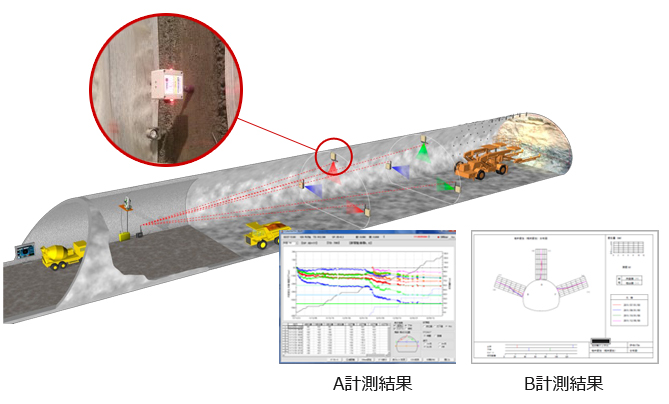

現場坑内に設置したLEDにより、A計測などのデータを光の色で表し、
現場にいながら数値データを見ずに、計測結果の警告レベルがリアルタイムにわかるシステムです。

主な仕様

計測結果をLEDの光の色で可視化

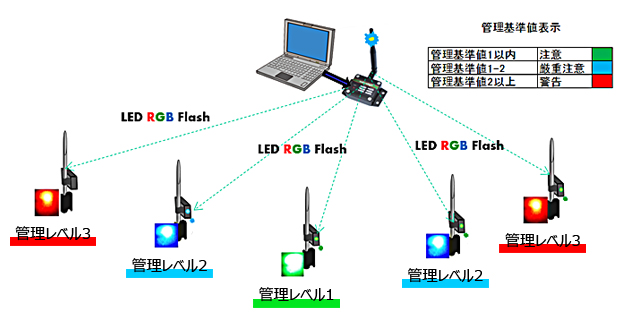

トータルステーション(以下、TS)により計測されたトンネルA計測(天端沈下や内空変位測定など)の結果を、管理基準値に応じて警戒レベルを設定し、坑内に設置したLEDに無線で情報を送り、LEDを警告レベル別に光らせます。

リアルタイムに制御可能

TSにより計測された結果は、PCによってリアルタイムに収集され、制御が可能です。

面倒な配線は不要

PCはZigBee無線を用いてLED搭載の子機に指令を送るため、面倒な配線は要りません。

導入による効果

本システムを導入することにより、現場における計測データの見える化を図ります。
