Scatch+車載搭載型スキャナ
概要
NATM現場向け3D出来形計測システムです。車載搭載型スキャンで高速な3D計測を実現できます。
特徴
POINT
1広範囲な3Dスキャン
POINT
2車両位置・姿勢計測+スキャン同時実施
POINT
3支保パターン自動認識+アタリ余掘比較
POINT
4鏡面・吹付厚さ・覆工厚さ管理
POINT
5メッシュ表示
POINT
6誤認防止対策
POINT
7測量精度±30㎜
主な仕様
広範囲な3Dスキャン
車両後方の水平180°範囲を約10mまで3Dスキャンが可能です。
車両位置・姿勢計測+スキャン同時実施
高精度常設TSによる車両位置・姿勢計測+スキャンを同時に実施できます。
total:2分30秒 にて退避可能
施工効率を落とさず、速やかな計測を実現
支保パターン自動認識、アタリ余掘比較
CyberNATMとの連携で支保パターンを自動認識し、また設計面とのアタリ余掘り比較が可能です。
鏡面・吹付厚さ・覆工厚さ管理
点群データ同士の比較で、鏡面・吹付厚さ・覆工厚さの管理が可能です。
メッシュ表示
任意の範囲をメッシュ表示し、平均値の表示が可能です。
誤認防止対策
誤認防止対策としてシャッター式プリズムを採用しております。(3点計測)
測量精度±30㎜
測量精度は±30㎜になります。
画面・運用例

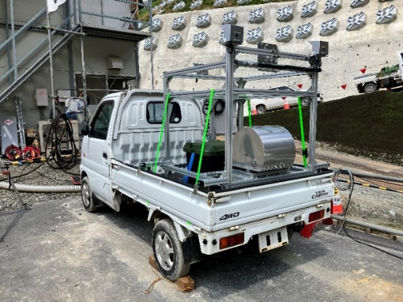

車載後方全景

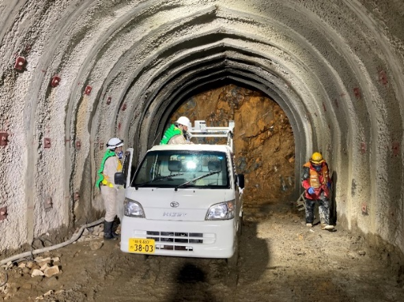

計測状況

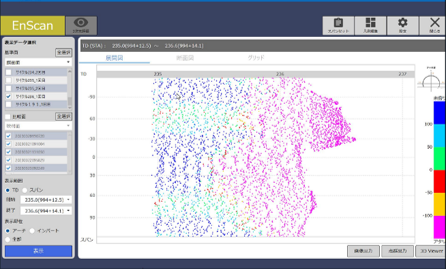

点群データ展開図
車載PC操作画面

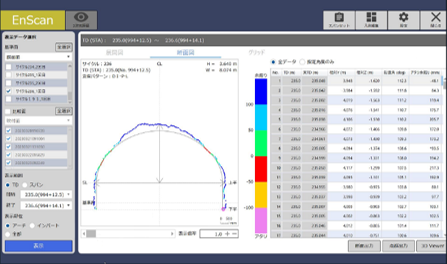

点群データ断面図
3D Viewerソフト
切羽吹付厚確認ソフト
導入による効果
本システムを導入することにより、高速に3D計測を実現することができます。
